能測量CO、CO2、CH4、SO2、NO、O2的紅外氣體分析儀ZRJ型

一、產品簡介

測量焚燒爐、燃燒排氣、各種工業爐等的NO、SO2、CO、CO2、CH4、O2 氣體分析儀。
1臺分析儀可同時連續測量4組分氣體的組分。

二、特點

 最適合測量焚燒爐、燃燒排氣、各種工業爐等的NO、SO2、CO、CO2、CH4、O2 氣體濃度

· 最多可對4種組分的氣體濃度同時連續測量。

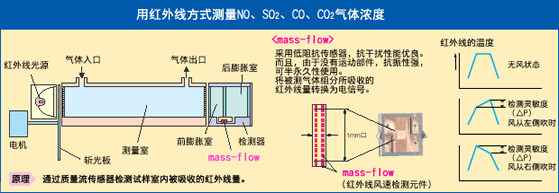

· 采用mass-flow，幾乎不受其它氣體的影響。

· 具有自動校正、O2換算輸出、平均值輸出、報警等豐富的功能。

· 采用清晰易見的大型液晶顯示，能同時監視4種組分的濃度變化。

· 19英寸柜機安裝結構，很容易構建氣體分析系統。

· 備有內置磁氧分析儀或電化學式氧分析儀、另售品的氧化鋯氧分析儀3種測量O2的儀表。

三、氣體采樣系統構成例

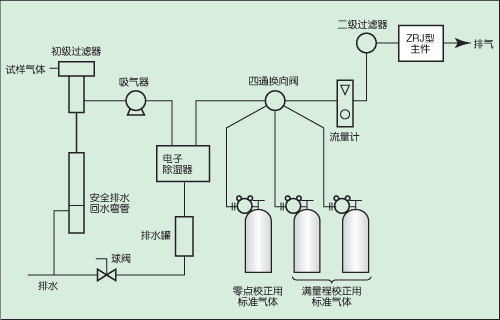

1.測量水分濃度低的(室溫飽和以下)式樣氣體時(CO,CO2,CH4測量例)

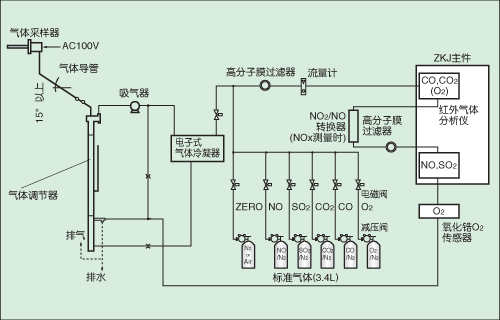

2.測量水分濃度高的式樣氣體或測量NO,SO2,CO(0～220ppm量程)時

四、規格

五、標準規格

測量值顯示:4位數字顯示(帶CFL背光的顯示屏)

· 各組分的瞬時值顯示

· O2換算瞬時值顯示（僅限帶O2分析儀的CO、NO、SO2分析儀）

· O2換算平均值顯示（僅限帶O2分析儀的CO、NO、SO2分析儀）

· O2平均值顯示

模擬量輸出信號：DC4-20mA或者DC0-1V 非隔離輸出最多8點，模擬量輸出時，相對于顯示值以1:1輸出，最大負載 DC4-20mA 550Ω以下，最小負載 DC0-1V 100KΩ以上

模擬量輸入信號：外置O2分析儀信號輸入用輸入（1）氧化鋯O2分析儀信號（本公司ZFK7型）輸入部為非隔離

· 接點輸出：1a繼電器接電（接點容量AC250V/2A 阻性負載）儀表異常、校正異常、量程識別、自動校正中、自動校正用電磁閥驅動、泵ON/OFF  接點相互之間以及與內部電路之間為繼電器隔離

1c繼電器接點（接點容量AC250V/2A 阻性負載） 上下線報警接點輸出 峰值計數報警輸出 接點相互之間以及與內部電路之間為繼電器隔離

· 接點輸入：無電壓接點（ON/0V,OFF/DC5V，ON時電流5mA）遠程量程切換、自動校正遠程啟動、遠程保持、平均值復位 與內部電路之間為光耦合器隔離，接點輸入間不隔離。

· 供電電源：額定電壓 AC100V～AC240V ；工作電壓 AC85V～AC264V ；額定頻率 50Hz/60Hz ；最大額定功率 70VA ；接口 EN60320對應一級型

· 工作條件：環境溫度 -5℃～45℃ ；環境濕度 90％RH以下，無結霜

· 貯存條件：環境溫度 -20℃～60℃ ；環境濕度 100％RH以下，無結霜

· 重量：約10Kg

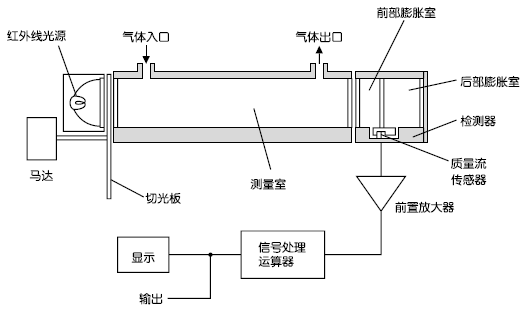

六、紅外線式測量原理圖（CO2、CO、CH4、SO2、NO）

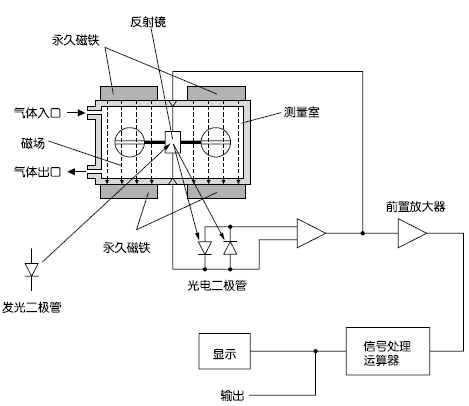

七、磁氧式測量原理圖（O2）

八、電化學式測量原理圖
