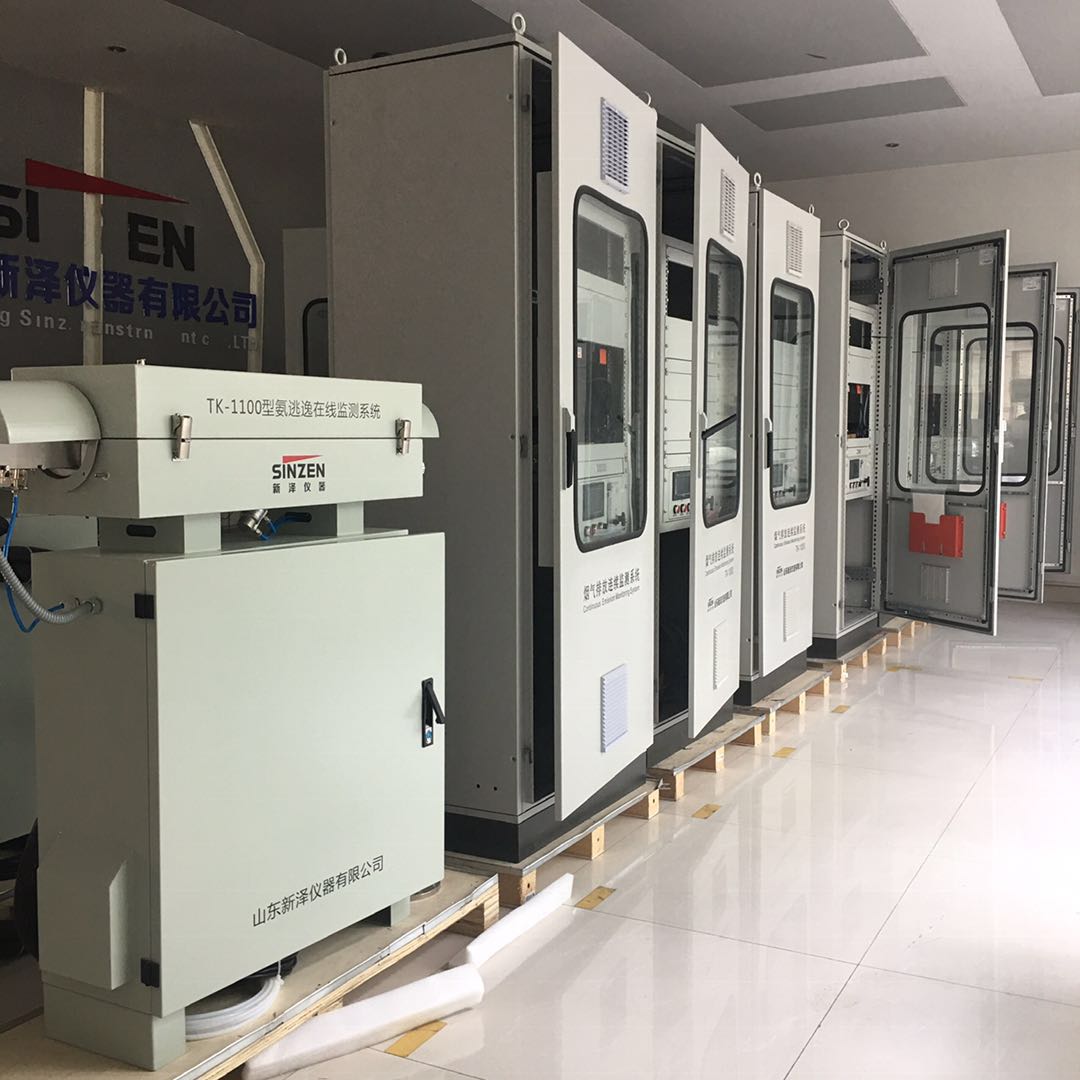

TK-1100型激光氨逃逸在線監測系統采用高溫伴熱抽取技術，對工業過程中的氣體進行連續在線監測,系統由取樣及傳輸單元、預處理及控制單元、分析單元三部分構成，主要應用于眾多工業領域氣體排放監測和過程控制，例如:燃煤發電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠、玻璃廠等。
分析儀采用了可調諧激光吸收光譜技術（Tunable Diode Laser Absorption Spectroscopy，簡稱TDLAS）的原理，可測量過程氣體成分中的特定氣體的濃度，包括NH₃、H₂S、HCL、HF等。該系統具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式光學測量等特點，為實時準確地反映逃逸氨的變化提供了可靠保證。

工作原理

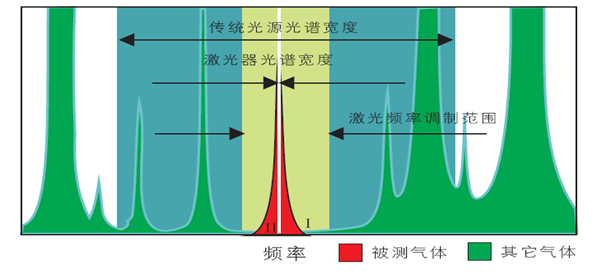

可調諧半導體激光吸收光譜技術（TDLAS）本質上是一種光譜吸收分析技術，利用了氣體分子對特定波長激光的選擇性吸收特點，分析激光吸收光強的變化來獲得氣體的濃度。它與傳統紅外光譜吸收技術的不同之處在于，半導體激光光譜寬度遠小于氣體吸收譜線的展寬（如圖1）。因此，半導體激光吸收光譜技術是一種高分辨率的光譜吸收技術。

可調諧半導體激光吸收光譜技術原理

儀器特點

TK-1100型激光氣體分析儀具有以下主要特點包括：
n  采用熱濕取樣方法，不受現場安裝條件的限制，適用性廣，使用和維護簡單；
n  采用TDLAS的高分辨率光譜技術，測量時不受其它氣體的干擾，可有效降低粉塵或背景氣體的干擾，這一特性與其它分析方法相比有明顯的優勢；
n  系統具有響應速度快，靈敏度高的優點。實際應用中其分辨率可以達到0.1ppm，可滿足工業系統的控制要求；

技術參數

性能參數
氣體	檢測量程*(可定制)		分辨率*	重復性	線性度		響應時間		漂移
NH₃	0-20 ppm vol		0.1ppm	≤2%FS	≤2%FS		≤10S		≤2%FS
功能參數
預熱	120min		數字輸出	RS232	模擬輸出		4-20mA最大負載500Ω
電源	AC200-240V/47-63Hz 3kW		繼電器輸出	負載能力：AC/DC 24V/1A；濃度超限報警、透過率異常報警、激光器溫度異常報警等（可定制）
環境參數
光程		0.1~5米 (依量程變更)	樣氣溫度	≤600℃		樣氣壓力		大氣壓±5kPa
采樣流量		2-3L/min	環境溫度	-10~55℃		環境壓力		70kPa-120kPa
吹掃氣源		0.4~0.6MPa壓縮空氣				防護等級		IP65
外形尺寸		1160mm×800mm×280mm		重量		150kg
